カムロック F3
ローコストな
自動販売機工業会規格適合サイズ
(ショートタイプ)
特徴
頭部が薄型なフラットタイプ。取付穴取付け長さは2Vロック、八万ロックなどと同じです。
用途
- 鋼製家具
- 収納ケース
- 小型機器
仕 様
| タイプ | RoHS対応 | 2ヶ所抜き | 取付長さ (mm) |
取付 ナットサイズ |
軸サイズ | ベロ付属 | |
| 汎用 山切りキー |
別途対応可 | ○ 180° |
17.4 | M19 | M7 | なし | |
| 本体材質 | 鍵違い数 | 共通キー | 同番 | 止め番 | ランダム | マスター システム |
コード チェンジ |
| ZDC | 150 | × | ○ | × | ○ | × | × |
※クロムめっきをRoHS対応商品としております。別途ご相談も承ります。

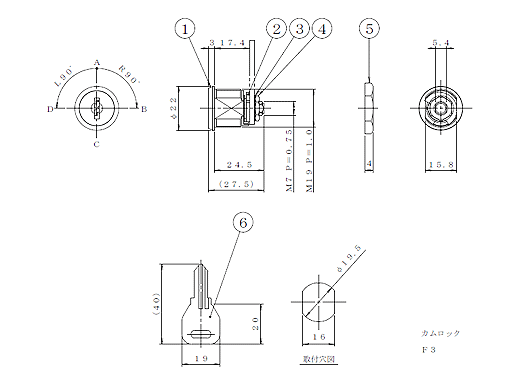

| NO. | 部品名 | 材質 | 処理 |
|---|---|---|---|
| 1 | 本体 | ZDC | クロムめっき |
| 2 | 角度規制カム | SPCC | 亜鉛めっきクロメート処理 |
| 3 | 歯付ワッシャー | S | 亜鉛めっきクロメート処理 |
| 4 | M4ナット | S | 亜鉛めっきクロメート処理 |
| 5 | M19ナット | ZDC | 亜鉛めっきクロメート処理 |
| 6 | キー | C3713 | ニッケルめっき |
