ロックハンドル LH01
機械的にロックがかかる簡易錠!!
振動や止め金具の自重で不用意に回転することがなく安全性の高い構造です
防水仕様 IPX3
特徴
通常の回転角度は右90°ですが、後から簡単に左90°に変更することができます。2点抜きにはオプションでインジケーター(開閉表示)が付けられます。
用途
- 配電盤
- 分電盤
- 制御盤
- ホーム柵、他
仕 様
| タイプ | RoHS対応 | 2ヶ所抜き | 取付長さ (mm) |
取付 ナットサイズ |
軸サイズ | ベロ付属 | |
| 簡易錠 | 別途対応可 | ○ | 12.0 | M30 | □8 | なし | |
| 本体材質 | 鍵違い数 | 共通キー | 同番 | 止め番 | ランダム | マスター システム |
コード チェンジ |
| ZDC | - | - | - | - | - | - | - |
※クロムめっきをRoHS対応商品としております。別途ご相談も承ります。

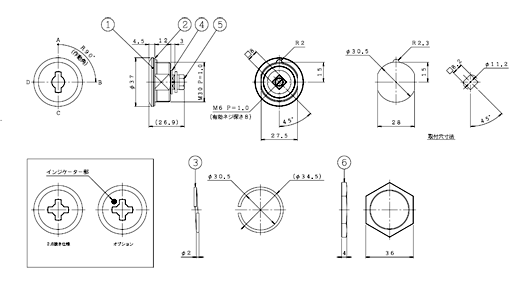

| NO. | 部品名 | 材質 | 処理 |
|---|---|---|---|
| 1 | ケース(本体) | ZDC | クロムめっき |
| 軸(本体) | ZDC | 亜鉛めっきクロメート処理 | |
| ストッパー(本体) | SUS | - | |
| Oリング(本体) | NBR | - | |
| 止め輪(本体) | SUS | - | |
| 2 | パッキン | CR | - |
| 3 | リングワッシャー | SUS | - |
| 4 | 角穴ワッシャー | SUS | |
| 5 | 座金組込み十字穴付六角アプセットボルト | SUS | |
| 6 | M30ナット | S | 亜鉛めっきクロメート処理 |

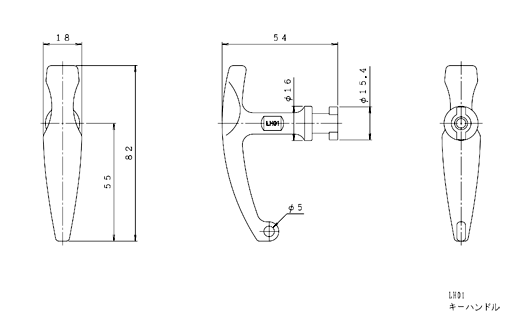

| NO. | 部品名 | 材質 | 処理 |
|---|---|---|---|
| 1 | キーハンドル | ZDC | クロムめっき |
