スイッチ&ロック FK-3
FK-2より全長は13mmサイズダウン!!
より省スペース、ローコストな製品です
特徴
頭部が薄型なフラットタイプ。マイクロスイッチ2ヶ付（FK-3W）も製作できます。
用途
- 配電盤
- 警報装置
- スロットマシン
- ゲームマシン
- 在庫管理機器
- タコメーター
- 電動レジスター
- 危険物保管
- システムコンピューター
- その他各種制御機器
仕 様
| タイプ | RoHS対応 | 2ヶ所抜き | 取付長さ (mm) |
取付 ナットサイズ |
軸サイズ | ベロ付属 | |
| 超コンパクト リバーシブル＋山切りキー |
別途対応可 | × | - | M19 | - | なし | |
| 本体材質 | 鍵違い数 | 共通キー | 同番 | 止め番 | ランダム | マスター システム |
コード チェンジ |
| ZDC | 4 | × | ○ | × | ○ | × | × |
※クロムめっきをRoHS対応商品としております。別途ご相談も承ります。
| 定格容量 | AC125V 3A、DC30V 2A |
| 接触抵抗 | 30mΩ以下 |
| 絶縁抵抗 | 100MΩ以上（DC500V） |
| 耐電圧 | AC1500V 1分間 |
| 耐久性 | 電気的・機械的 10,000回以上 |

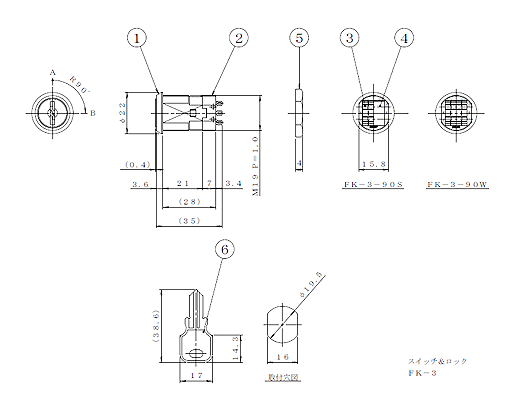

| NO. | 部品名 | 材質 | 処理 |
|---|---|---|---|
| 1 | 本体 | ZDC | クロムめっき |
| 2 | リミットケース | PA66 | - |
| 3 | マイクロスイッチ | ASSY | - |
| 4 | スイッチスペーサー | POM | - |
| 5 | M19ナット | ZDC | 亜鉛めっきクロメート処理 |
| 6 | キー | ZDC or C3713 | ニッケルめっき |
